铁路车轮在线测量系统

【研发背景】

新车轮和旧车轮进入车辆厂的时候，需要对车轮的几何形状、关键尺寸以及踏面状态进行检测和判定，决定其是否合格或者进行修程。

【设备简介】

本设备可起到新车轮的进场检验和旧车轮进场修程判定的检验方法、检验指标和定量定性判断的作用。

【测量原理】

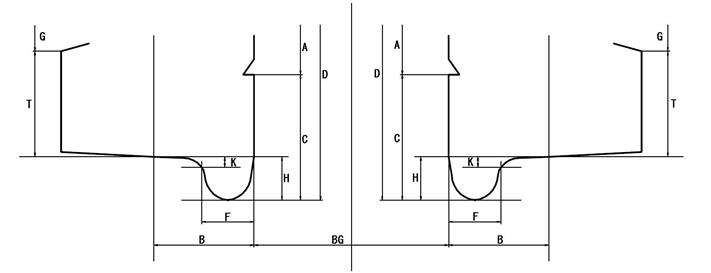

★  车轮测量内容

     车轮厚度T

     车轮内侧缘直径D

     车轮内侧缘高度H

     车轮内侧缘厚度F

     两台车轮内侧距离BG

★  测量条件

        车辆移动速度不大于10Km/h

        车轮横向偏移距离小于±15mm

        避免日光直接照射

        车轮自体干净，没有付着异物

        周围环境温度保持在-25度到+70度之间，湿度在90%RH以下

★  测量精度

        各项尺寸精度在±500um之内。

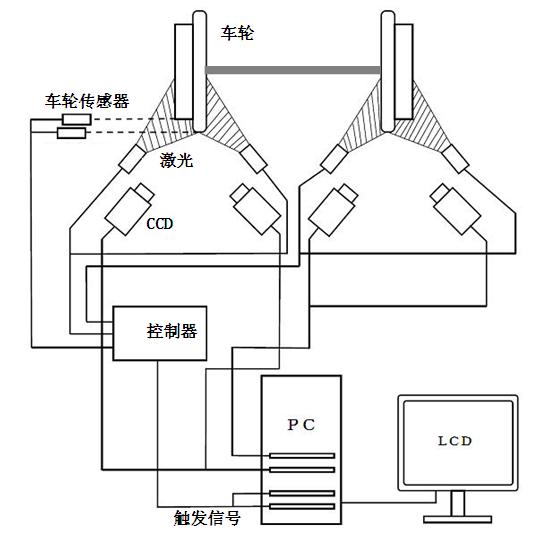

【系统构成】

该系统主要由光学测量探头，控制器，主机和显示器构成。控制器接收车轮传感器的信号，判断车轮是否处于测量位置。当车轮进入测量视野，控制器发送触发信号给主机。主机驱动激光光源和CCD相机，采集数帧测量数据。依据光切断技术原理，解析车轮外观三维形状分布。参照设定参数，自动给出车轮直径，车轮内侧缘的直径和高度以及车轮厚度等测量结果。利用这些测量结果，结合事先输入的评估参数，该系统可以自动检测车轮的使用状态。决定该车轮是否合格或者进行维修。
