汽车大梁在线测量系统

【测量原理】

该系统采用摄影测量技术，检测汽车大梁的三维形状分布。数字成像系统和计算机处理功能的飞跃发展，实现高速、高精度三维形状测量变为可能。该方法从不同视点拍摄数枚待测样品表面图像，经过图像处理，计算解析样品的三维高度分布。借助激光投影器在图像上投射标识符，测量精度可以提高到0.05mm。为了提高系统数据解析能力，采用图像处理器的并行数据处理功能，实现高速图像转换。

【测量流程】

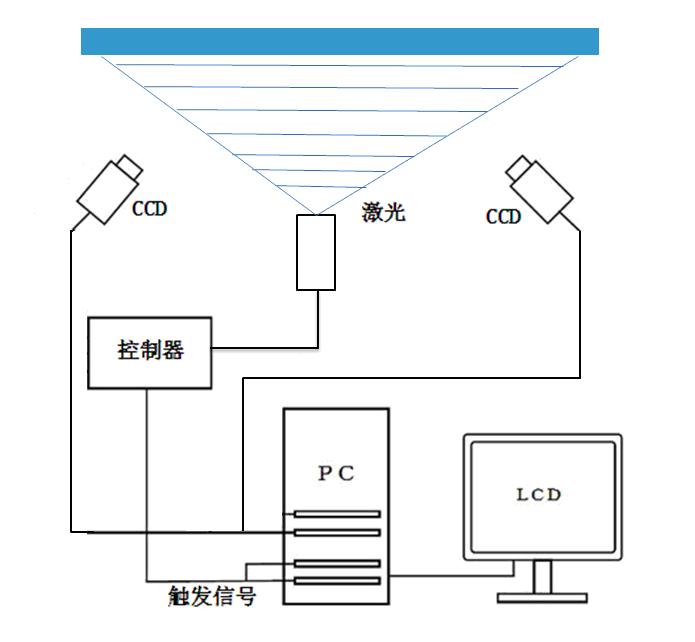

为了实现高精度测量，首先要对光学成像系统进行矫正。矫正内容主要包括面内距离矫正，主点位置矫正以及成像透镜弯曲相差矫正。然后对图像的位置和倾斜度进行标定。在此基础上，通过坐标变换等手段解析样品纵向分布高度。结合二维图像信息，最终合成三维形状分布。下图给出该系统测量流程。

【技术指标】

   测量范围： 长×宽=4.5m×1.5m（最大测量长度可以延伸到15m）

   摄影距离：约1.7m

   基准线长度：0.5m

   平面方向测量精度： 0.6mm

   纵向测量精度：0.05mm

【系统特性】

和同类其他测量技术相比，具有非接触，高速和高精度测量特性。该测量系统具有广泛的应用前景。不仅可以测量汽车大梁，也可以测量汽车车体外形。通过改进，该系统比较容易扩展为距离探测系统。为实现智能辅助驾驶功能提供必要的周围环境信息。例如辅助刹车功能和接近警告功能。
